Hé! Mint az SMD 2020 LED -ek szállítója, szuper arra törekszem, hogy megosszam veled ezeket a kis erőműveket. Az SMD 2020 LED -ek nagyon félelmetesek - kicsi, energia - hatékony, és nagyszerű megvilágítást adhat mindenféle projekthez. Függetlenül attól, hogy DIY elektronikába vagy szakemberekkel foglalkozik a világítási iparban, ez az útmutató lépésről lépésre végigvezeti Önt a telepítési folyamaton.
Mire lesz szüksége
Először beszéljünk azokról az eszközökről és anyagokról, amelyekre szüksége lesz. Szüksége lesz egy forrasztóparagra. Győződjön meg arról, hogy ez jó minőségű, állítható hőmérsékleten. Nem akarja, hogy túl meleg vagy túl hideg, mivel ez elronthatja a forrasztási munkát. Ragadjon meg néhány forrasztóhuzalt. Minél vékonyabb, annál jobb az apró SMD 2020 LED -eknél. Szüksége lesz egy pár finom - billenő csipeszre is, hogy kezelje a LED -eket anélkül, hogy eldobná őket. És ne felejtsük el a forrasztóállványt, hogy biztonságban maradjon, ha nem használja.
A munkaterület előkészítése
Mielőtt elkezdené, fontos egy tiszta és jól megvilágított munkaterület beállítása. Azt akarja, hogy láthassa, mit csinál egyértelműen. Helyezze el az összes szerszámot és anyagot szervezett módon, így könnyen elérheti azt, amire szüksége van. Szeretek anti -statikus szőnyeget használni, hogy megakadályozzam a statikus villamos energiát a LED -ek zúzásában. A statikus károsíthatja ezeket az érzékeny alkatrészeket, ezért jobb, ha biztonságban lehet, mint sajnálni.
Az SMD 2020 LED megértése
Az SMD 2020 LED -nek speciális szerkezete van. Ez egy felszíni - szerelt eszköz, ami azt jelenti, hogy közvetlenül a nyomtatott áramkör (PCB) felületére szerelték. Két vagy több csapja van, attól függően, hogy egyetlen - színű vagy multi -színű LED -e. A csapok ott vannak, ahol forrasztani fog, hogy csatlakoztassa a PCB -hez.
1. lépés: A PCB tisztítása
A telepítési folyamat első lépése a PCB tisztítása. Használjon PCB -tisztítószert vagy izopropil -alkoholt és egy szöszet - ingyenes ruhát, hogy törölje le a port, szennyeződést vagy oxidációt a párnákon, ahol a LED forrasztja. A tiszta párnák biztosítják a jó elektromos csatlakozást és az erős forrasztási ízületet.
2. lépés: Flux alkalmazása
Miután a NYÁK tiszta volt, alkalmazzon kis mennyiségű fluxust a párnákra. A fluxus segíti a forrasztás jobb áramlását, és megakadályozza az oxidációt a forrasztási folyamat során. Használhat egy fluxus tollat vagy egy kis kefét. Csak egy apró bit elég.
3. lépés: A LED elhelyezése
Most jön a trükkös rész - a LED -t a párnákra helyezve. Használja a finom - bukott csipeszeket az SMD 2020 LED felvételéhez, és óvatosan helyezze a párnákra. Győződjön meg arról, hogy a LED -állatok csapjai pontosan a NYÁK -nál lévő párnákkal vannak felfelé. Jó ötlet duplázni - ellenőrizze a LED orientációját, különösen, ha ez egy multi -színű.
4. lépés: Az első csap forrasztása
Melegítse fel a forrasztó vasat a megfelelő hőmérsékletre (általában körülbelül 350 - 370 Celsius fok). Miután melegszik, érintse meg a vas hegyét a LED egyik csapjához és a NYÁK megfelelő betétjéhez. Egy vagy két másodperc után etet egy kis mennyiségű forrasztót az ízületre. Látni fogja, hogy a forrasztó megolvad, és áramlik a csap és a pad körül. Győződjön meg arról, hogy az ízület sima és fényes.
5. lépés: Az igazítás ellenőrzése
Az első csap forrasztása után szánjon egy percet arra, hogy ellenőrizze, hogy a LED továbbra is megfelelően van -e igazítva. Ha ki van kapcsolva - a középpontban, a forrasztóparancsot használhatja az ízület újbóli melegítéséhez, és óvatosan a LED -et a megfelelő helyzetbe dobhatja a csipeszeivel.
6. lépés: A fennmaradó csapok forrasztása
Miután az első csapot biztonságosan forrasztják, és a LED -et igazítják, lépjen tovább a fennmaradó csapokhoz. Ismételje meg a forrasztási folyamatot az egyes csapokhoz, ügyelve arra, hogy minden ízület elegendő időt adjon a lehűlésre, mielőtt továbbmegy a következőre.
7. lépés: A forrasztási ízületek tisztítása
Az összes csap megforrasztása után használjon forrasztó kanócot vagy egy szennyeződési szivattyút a felesleges forrasztás eltávolításához. Ezután tisztítsa meg a forrasztási ízületeket izopropil -alkohollal, hogy eltávolítsa a fluxusmaradékot. Ez elősegíti a korrózió megelőzését és biztosítja a hosszú távú kapcsolatot.
8. lépés: A LED tesztelése
Miután a forrasztás elkészült és az ízületek tisztaak, ideje tesztelni a LED -et. Csatlakoztassa a PCB -t egy áramforráshoz, és nézze meg, hogy a LED világít -e. Ha nem, akkor ellenőrizze, hogy vannak -e hideg forrasztás -ízületek vagy rosszul beállított csapok. Előfordulhat, hogy szükség esetén meg kell adnia és újraforrasztja az ízületeket.
Egyéb kapcsolódó termékek

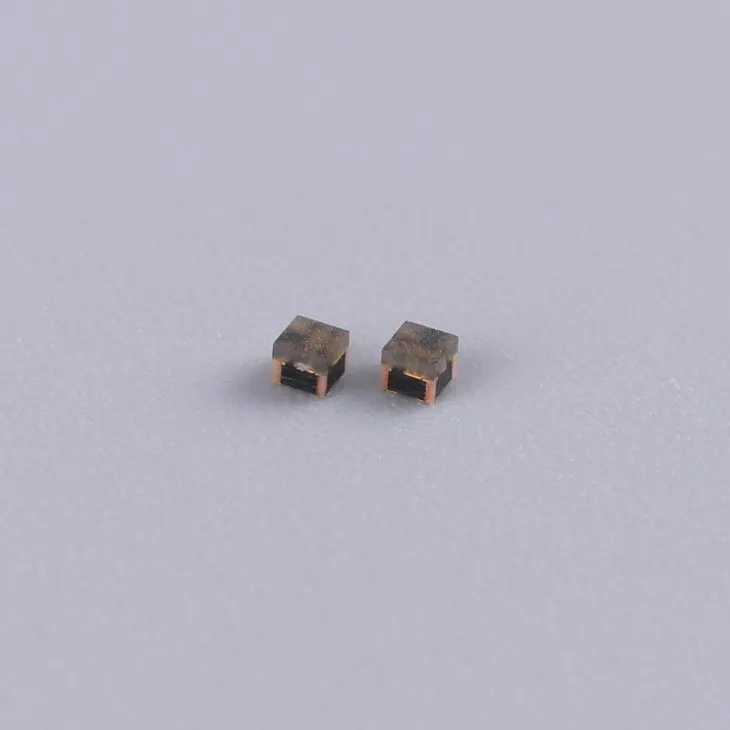

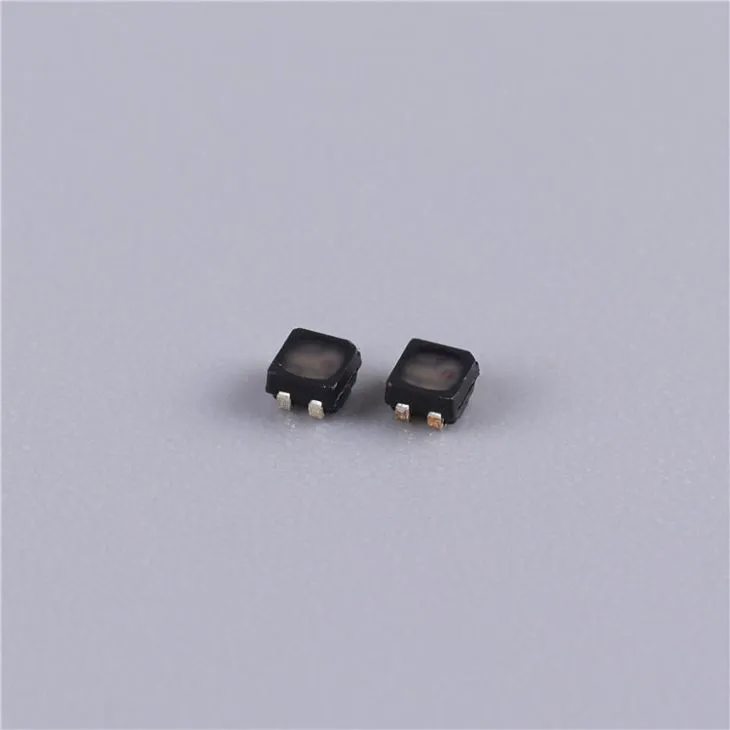

Ha érdekli más típusú LED -ek feltárása, néhány nagyszerű alternatívát is kínálunk. Nézze meg aTRI Color 1010 RGB LED, amely tökéletes a dinamikus fényhatások létrehozásához. A1515 RGB LEDegy másik lehetőség, amelynek kissé nagyobb méretű, de mégis csomagol egy ütést a fényerő szempontjából. És azok számára, akik más formát keresnek, aSMD 3535 Tricolor LEDnagyszerű választás.
Következtetés és cselekvésre ösztönzés
Az SMD 2020 LED -ek telepítése eleinte kissé félelmetesnek tűnik, de a megfelelő eszközökkel, egy kis türelemmel és ezeket a lépéseket követve meg tudja csinálni, mint egy profi. Akár egy kis DIY projekten, akár egy nagy méretű világítási telepítésen dolgozik, az SMD 2020 LED -ek nagyszerű választás.
Ha érdekli az SMD 2020 LED -ek vagy bármely más termékünk megvásárlása, nyugodtan forduljon hozzánk további információkért és megvitassa az Ön egyedi igényeit. Mindig örömmel segítünk abban, hogy megtalálja a legjobb világítási megoldásokat a projektjeihez.
