Az SMD IR LED-ek szállítójaként első kézből tapasztaltam a kibocsátási minta beállításának fontosságát a különböző alkalmazásokhoz. Ebben a blogban megosztok néhány meglátást, hogyan lehet ezt hatékonyan elérni.
Az SMD IR LED emissziós minták alapjainak megértése
Mielőtt belemerülnénk a beállítási módszerekbe, döntő fontosságú, hogy megértsük, mi az a kibocsátási minta. Az SMD IR LED sugárzási mintája az infravörös fény térbeli eloszlásának módjára utal. Jellemzője a sugárzási szög, amely a keskenytől (kevesebb, mint 10 fok) a szélesig (nagyobb, mint 120 fok) változhat. A különböző alkalmazások eltérő kibocsátási mintákat igényelnek. Például a biztonsági kameráknak nagy látószögű sugárzásra van szükségük ahhoz, hogy nagy területet lefedjenek, míg egyes ipari érzékelők keskeny sugárnyalábot igényelnek a pontos észleléshez.
Az emissziós mintát számos tényező befolyásolja, beleértve a LED chip belső szerkezetét, a lencse formáját és anyagát (ha van), valamint a csomagolás kialakítását.
A kibocsátási mintát befolyásoló tényezők
LED chip tervezés
Maga a LED chip kialakítása jelentős szerepet játszik a kezdeti emissziós mintázat meghatározásában. A chipen lévő aktív régió mérete és alakja befolyásolhatja a fény kibocsátását. A kisebb aktív területek általában fókuszáltabb fényt bocsátanak ki, ami szűkebb sugárzási szöget eredményez. Például egy erősen koncentrált aktív területtel rendelkező chip irányítottabb fényt bocsát ki, ami olyan alkalmazásokhoz alkalmas, ahol nagy távolságú vetítésre van szükség.
Az objektív jellemzői
Sok SMD IR LED lencsékkel van felszerelve, amelyek módosítják a kibocsátási mintát. A lencse görbülete, anyaga és törésmutatója mind jelentős hatással lehet a sugárzási szögre. A domború lencse konvergálhatja a fényt, csökkentve a sugárzási szöget, és fókuszáltabb sugarat hozhat létre. Másrészt a diffúz lencse szétterítheti a fényt, növelve a sugárzási szöget. A lencse anyaga is számít; A nagyobb törésmutatójú anyagok hatékonyabban hajlíthatják a fényt, ami lehetővé teszi az emissziós minta pontosabb szabályozását.
Csomagolás tervezés
Az SMD IR LED csomagolása is befolyásolhatja az emissziós mintát. A csomagolás formája és a chip belsejébe való beszerelésének módja befolyásolhatja a fény szórását vagy irányítását. Például egy fényvisszaverő belső felülettel rendelkező csomag segíthet egy adott irányba irányítani a fényt, javítva az emissziós mintázat általános hatékonyságát.
A kibocsátási minta beállításának módszerei
A megfelelő LED-modell kiválasztása

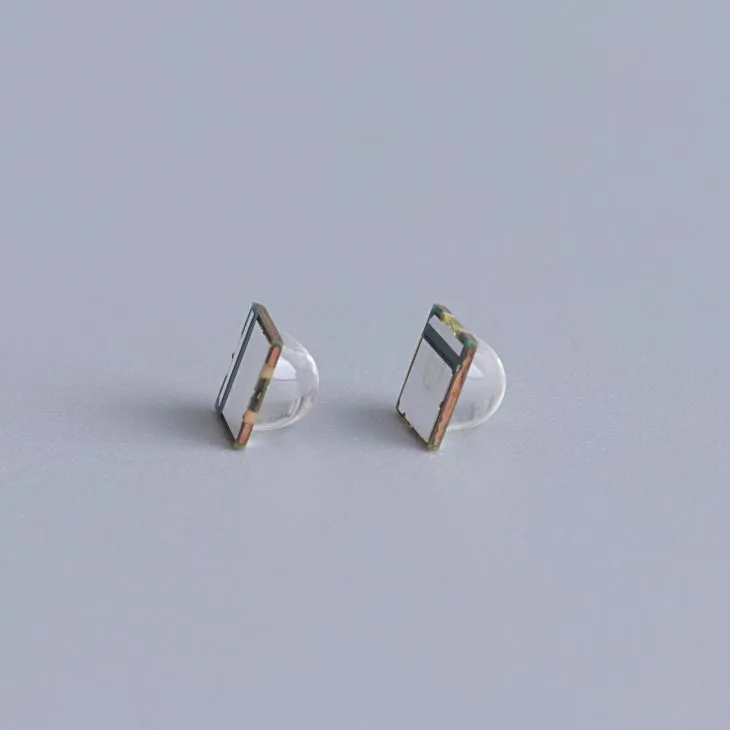

Az emissziós minta beállításának egyik legegyszerűbb módja, ha a kezdettől fogva kiválasztunk egy megfelelő sugárzási szöggel rendelkező SMD IR LED-et. Beszállítóként különféle emissziós mintákkal rendelkező termékek széles választékát kínáljuk. Például a3535 IR LEDkülönböző sugárzási szögekben kapható, hogy megfeleljen a különböző alkalmazási követelményeknek. Ha széles látószögű kibocsátásra van szüksége egy területfigyelő alkalmazáshoz, választhat nagyobb sugárzási szögű modellt. Ezzel szemben a precíz érzékelési alkalmazáshoz a keskeny sugárzási szöggel rendelkező modell megfelelőbb lenne.
Külső optika használata
Külső optika használható az SMD IR LED sugárzási mintázatának további módosítására. Ez magában foglalhat további lencséket, reflektorokat vagy diffúzorokat. Például, ha keskeny sugárzási szögű LED-je van, de szélesebbre van szüksége, akkor diffúzort is hozzáadhat. A diffúzor úgy működik, hogy szórja a fényt, növelve a sugárzási szöget. A reflektorok viszont arra használhatók, hogy a fényt egy adott irányba tereljék, fokozva az intenzitást egy adott területen. AInfravörös LED 45 szögkülső optikával párosítható, így finomhangolható az emissziós mintázat az alkalmazási igényeknek megfelelően.
A csomag testreszabása
Egyes esetekben az SMD IR LED csomagjának testreszabása hatékony módja lehet a kibocsátási minta beállításának. Ez magában foglalhatja a csomagolás formájának módosítását vagy belső reflektorok vagy lencsék hozzáadását. Például tervezhetünk egyedi formájú csomagot, amely meghatározott mintázatban irányítja a fényt, például téglalap vagy ovális sugárban. Ez a testreszabási szint különösen hasznos lehet az egyedi követelményeket támasztó alkalmazásoknál, mint például a speciális célú érzékelők vagy világítási rendszerek.
A vezetési feltételek módosítása
Az SMD IR LED vezetési körülményei is befolyásolhatják a kibocsátási mintát. A LED-re adott áram vagy feszültség megváltoztatása befolyásolhatja a fény intenzitását és eloszlását. Például az áramerősség növelése azt eredményezheti, hogy a LED több fényt bocsát ki, de kissé megváltoztathatja a kibocsátási minta alakját is. Fontos azonban megjegyezni, hogy ezt a módszert körültekintően kell használni, mivel a LED túlzott hajtása az élettartam csökkenéséhez és a teljesítmény romlásához vezethet.
Tesztelés és ellenőrzés
Miután módosította a kibocsátási mintát, elengedhetetlen az eredmények tesztelése és ellenőrzése. Ezt speciális berendezéssel, például goniofotométerrel lehet megtenni, amely képes mérni a fény intenzitását és eloszlását különböző irányokban. A mért eredmények és a kívánt emissziós mintázat összehasonlításával megállapíthatja, hogy szükség van-e további módosításokra.
Alkalmazások és a kibocsátási minta beállításának jelentősége
Biztonság és felügyelet
A biztonsági és felügyeleti rendszerekben az SMD IR LED-ek sugárzási mintája kulcsfontosságú a hatékony felügyelethez. A széles látószögű emissziós minta nagy területet fedhet le, biztosítva, hogy a megfigyelt területen ne legyenek holtfoltok. Például egy nagy raktárban vagy parkolóban a széles látószögű IR LED-ek elegendő megvilágítást biztosítanak a biztonsági kamerák számára, hogy tiszta képeket készítsenek éjszaka.
Ipari automatizálás
Az ipari automatizálásban gyakran van szükség precíz érzékelésre. A keskeny sugarú SMD IR LED-ek ideálisak olyan alkalmazásokhoz, mint a közelségérzékelők és a tárgyérzékelés. A keskeny sugarú LED használatával az érzékelő pontosan érzékeli egy adott tartományon belüli objektum jelenlétét vagy hiányát, csökkentve a téves riasztásokat és javítva az automatizálási rendszer általános hatékonyságát.
Szórakoztató elektronika
A fogyasztói elektronikában, például okostelefonokban és táblagépekben az SMD IR LED-eket különféle funkciókhoz használják, beleértve az arcfelismerést és a környezeti fény érzékelését. A pontos és megbízható teljesítmény érdekében a kibocsátási mintát gondosan be kell állítani. Például az arcfelismerésben egy jól szabályozott emissziós mintázat elegendő infravörös megvilágítást biztosíthat ahhoz, hogy a kamera tiszta képet készítsen az arcról, javítva a felismerési folyamat pontosságát.
Következtetés
Az SMD IR LED-ek emissziós mintájának beállítása kritikus szempont az optimális teljesítmény biztosításához különböző alkalmazásokban. Az emissziós mintát befolyásoló tényezők megértésével és a megfelelő beállítási módszerek használatával személyre szabhatja a fényeloszlást, hogy megfeleljen az alkalmazás speciális követelményeinek. Beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű SMD IR LED-eket biztosítsunk, és technikai támogatást nyújtsunk az Ön igényeinek megfelelő legjobb emissziós minta elérésében. Ha érdekli termékeink, vagy kérdése van a kibocsátási mintázat beállításával kapcsolatban, kérjük, forduljon hozzánk bizalommal további megbeszélések és beszerzés céljából. Várjuk, hogy együtt dolgozhassunk az SMD IR LED-es igényeinek kielégítése érdekében.
Hivatkozások
- "LED világítástechnika: alapelvek és alkalmazások", John Doe
- "Optika LED-ekhez", Jane Smith
- Ipari tanulmányok az SMD IR LED technológiáról
